نحوه تعویض باتری و پورت شارژ گوشی هواوی Mate 10 Pro – مجتمع آموزش برق

تعمیرات موبایل

مقدمه

برای تعویض پورت شارژ گوشی هوشمند هواوی Mate 10 Pro از این راهنما استفاده کنید .

تعمیرات موبایل

ابزارها :

  • اسپادگر هالبرد
  • اسپادگر معمولی
  • 6 عدد پیک باز کننده
  • دستگیره ی مکش
  • پیچ گوشتی چهار سوی #00
  • موچین
  • سوزن باز کننده ی جای سیم کارت
  • iOpener



مرحله ی 1



  • ابتدا گوشی را خاموش کنید.
  • یک iOpener را گرم کرده و به مدت دو دقیقه روی سطح پشتی گوشی قرار دهید تا چسب زیر قاب پشتی شل شود.



مرحله ی 2



  • با استفاده از دستگیره ی مکش قاب پشتی را بلند کنید تا بتوانید لبه ی تیز اسپادگر هالبرد را وارد شکاف ایجاد شده کنید .
  • از لبه ی اسپادگر هالبرد برای برش دادن چسب موجود در دور تا دور گوشی استفاده کنید. هنگامی که چسب را با اسپادگر برش می دهید برای جلوگیری از چسبیدن مجدد هر قسمت یک پیک را وارد کرده و در همان قسمت رها کنید .



مرحله ی 3



  • هنوز کاور پشت گوشی را به طور کامل جدا نکنید. کابل حسگر اثر انگشت هنوز به مادربرد متصل است.
  • لبه ی آزاد قاب پشتی را بلند کنید.
  • دو پیچ #00 که محافظ فلزی موجود در بالای اتصال کابل حسگر اثر انگشت را به گوشی متصل کرده اند باز کنید.



مرحله ی 4



  • با استفاده از موچین محافظ فلزی که کانکتور حسگر اثر انگشت را پوشش داده است بردارید.
  • اتصال کابل حسگر اثر انگشت را با استفاده از اسپادگر قطع کنید.
  • در هنگام جمع آوری مجدد گوشی در هر جا که لازم بود چسب جدید را به کار ببرید.



مرحله ی 5

  • 12 پیچ چهارسوی #00 را که در تصویر نشان داده شده است باز کنید.
  • با دقت محافظ هایی را که در بالای مادربرد و بُرد شارژ قرار دارد بردارید.
  • در صورتی که پس از باز کردن پیچ ها محافظ های فلزی خودشان به راحتی جدا نشدند می توانید از نوک تیز اسپادگر برای بلند کردن آن ها استفاده کنید.



مرحله ی 6

  • از لبه ی صاف اسپادگر برای جدا کردن اتصال کابل فلکس پورت شارژ از مادربرد و برد کمکی استفاده کنید.



مرحله ی 7



  • با استفاده از موچین به آهستگی و با دقت پورت شارژ را که کابل فلکس خود را نیز به همراه دارد از گوشی جدا کنید.
  • پورت شارژ محکم در جایگاه خود فیکس شده است. اگر در بیرون آوردن آن با مشکل مواجه شدید، از لبه ی تیز اسپادگر هالبرد استفاده کنید و آن را بیرون آورید .

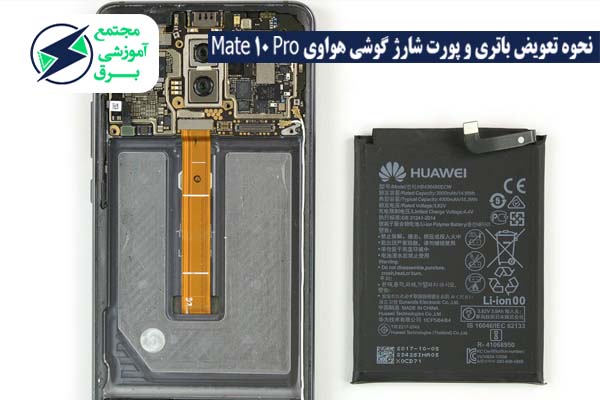

تعویض باتری گوشی هواوی Mate 10 Pro



اگر باتری گوشی شما به خوبی شارژ را نگه نمی دارد و ضعیف شده است لازم است که آن را تعویض کنید. برای تعویض باتری گوشی لازم است قبل از این که تعمیر را شروع کنید شارژ باتری را به کمتر از 25% کاهش دهید.

اگر باتری آسیب دیده و یا سوراخ شود، احتمال آتش گرفتن و یا ترکیدنش وجود دارد اما اگر شارژ آن را تخلیه کنید احتمال وقوع این حادثه بسیار کمتر خواهد بود .



ابزار های مورد نیاز :

  • اسپادگر هالبرد
  • اسپادگر معمولی
  • پیک های باز کننده
  • دستگیره ی مکش یا ساکشن
  • موچین
  • پیچ گوشتی چهارسوی #00
  • iOpener
  • کارت های پلاستیکی

برای تعویض باتری این گوشی باید مراحل یک تا پنج را که در بالا گفته شد به همان روش دنبال کنید.



مرحله ی 6



  • پس از انجام این مراحل برای قطع اتصال کابل فلکس پورت شارژ از مادربرد و برد کمکی از لبه ی صاف اسپادگر استفاده کنید. سپس با استفاده از موچین به آرامی پورت شارژ و کابل فلکسش را که به آن متصل است از گوشی جدا کنید. در صورتی که پورت شارژ به راحتی جدا نشد از لبه ی تیز اسپادگر هالبرد استفاده کنید .



مرحله ی 7 _ باتری



  • برای قطع اتصال کابل فلکس باتری از لبه ی اسپادگر استفاده کنید.
  • برای شل شدن چسبی که در زیر باتری قرار دارد و آن را در جای خود نگه داشته است به مدت حداقل یک دقیقه iOpener گرم شده را روی صفحه نمایش گوشی قرار دهید .



مرحله ی 8



  • کابل فلکس صفحه نمایش در زیر باتری قرار گرفته است. بنابراین، مراقب باشید که هنگام گرما دادن و شل کردن چسب باتری به آن آسیب وارد نکنید. همچنین همواره مراقب باشید که باتری را خم و یا سوراخ نکنید.
  • از نوک یک اسپادگر استفاده کنید و باتری را بلند کنید سپس آن را دور تا دور لبه های باتری حرکت دهید تا چسب کاملاً جدا شود .
  • پس برش کامل چسب ها باتری را خارج کنید.
  • هنگامی جایگزین کردن باتری جدید و جمع آوری مجدد گوشی از نوار چسب قوی دوطرفه استفاده کنید.

برای جمع آوری مجدد گوشی مراحل فوق را به صورت برعکس دنبال کنید .
