معرفی سنسورهای بکار رفته در یخچال ساید
وسایلی مانند یخچال، فریزر و خنک کننده های نوشیدنی به طور سنتی مقادیر قابل توجهی انرژی مصرف میکنند، بنابراین چندان سازگار با محیط زیست نیستند. مانند بسیاری از لوازم مدرن، کنترل‌کننده‌های مبتنی بر ریزپردازنده یخچال و فریزر، امکان استفاده از انواع حسگرها و سنسورها را برای اطمینان از عملکرد صحیح، ایمن و کم مصرف می‌دهند. یخچال ها سنسور های مختلفی دارد که این سنسور ها در یخچال های ساید کمی متفاوت تر از یخچال های معمولی مسیاشد.
حسگرهای Reed و سنسورهای اثر هال هر دو بسیار قابل اعتماد هستند و در هنگام استفاده از بارهای الکتریکی ریزپردازنده در میلیون‌ها چرخه با یکپارچگی طولانی مدت کار میکنند. هر دو دستگاه Reed و هال افکت توسط یک میدان مغناطیسی کار میکنند. سوئیچها و سنسورهای Reed هیچ برقی مصرف نمیکنند، در حالی که دستگاههای هال افکت نیمه هادی هستند و در حالت فعال و غیرفعال مقدار کمی جریان مصرف مینمایند.
در این مقاله به معرفی تعدادی از سنسورهای بکار رفته در یخچال ساید و فریزرها میپردازیم.
انواع سنسورهای یخچال و فریزر ساید
سنسورهای متعددی به صورت الکترونیکی دمای مواد غذایی تازه و فریزر را میخوانند. قرائت دما به برد کنترل اصلی منتقل میشود و بر اساس این آنها، عملکرد کمپرسور، سرعت فن و چرخههای یخزدایی تعیین میشود. در زیر تعدادی از این سنسورها نام برده شدهاند.

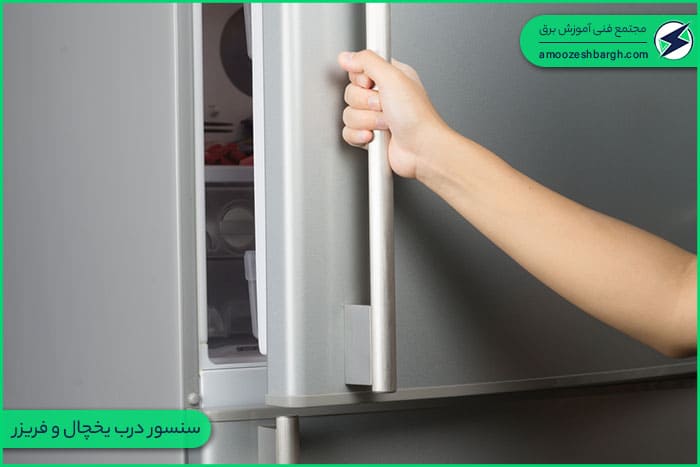

1- سنسور درب یخچال و فریزر
یخچال‌های مجهز به واحد کنترل ریزپردازنده، با بهرهگیری از فناوری‌های حسگر غیرتماسی مانند سوئیچها/حسگرها و سنسورهای اثر هال سازگار هستند. این فناوری ها با ولتاژ DC پایین و نیازهای جریان میکروکنترلر بسیار سازگار میباشند.
سوئیچهای سنتی مکانیکی و پیستونی که قبلاً برای تعویض مستقیم لامپهای رشتهای 120 VAC استفاده میشدند، دیگر ضروری نیستند. یخچالها، فریزرها یا خنک‌کننده‌های مدرنی که از میکروکنترلر استفاده میکنند به چراغ LED تبدیل شدهاند تا محفظه داخلی را هنگام باز کردن درب روشن کند، که نشان دهنده مزیت بزرگی از نظر صرفه‌جویی در مصرف انرژی است. یک سنسور مجاورت برای تشخیص باز یا بسته بودن درب دستگاه مورد نیاز است.
یک سنسور رید (Reed) یا سنسور اثر هال میتواند برای تشخیص موقعیت درب استفاده شود. به عنوان مثال، در یخچالها، یک سنسور رید روی قاب دستگاه و یک محرک آهنربای دائمی روی درب نصب میشود. هر سوئیچ رید یا سنسور هال و محرک آهنربایی به گونهای قرار میگیرند که هنگام بسته شدن درب، سوئیچ رید یا سنسور اثر هال فعال میشود و چراغ خاموش میشود. هنگامی که درب باز است، آهنربا روی درب خارج از محدوده فعالسازی سنسور است، بنابراین سنسور غیرفعال شده و چراغ روشن میگردد. لازم به ذکر است که کنترلر از منطق معکوس برای کنترل نور نسبت به فعال شدن سنسور استفاده میکند.
واحدهای حسگر قابل رویت نیستند زیرا در پشت پنلهای قاب یا درب نصب شدهاند که زیبایی ظاهری دستگاه را تا حد زیادی بهبود میبخشد. برخلاف سوئیچهای مکانیکی یا پیستونی که دارای اهرم‌ها یا دکمه‌های قابل مشاهده هستند، این سنسورهای غیر تماسی برای کار کردن نیازی به تماس فیزیکی ندارند.
2- سنسور آبریز یا دیسپنسر
دیسپنسر آب و یخ واقع در جلوی یک یخچال در حال حاضر دارای سنسوری برای تشخیص موقعیت روشن/خاموش خود نیست. افزودن یک سنسور به میکروکنترلر اجازه میدهد تا از عملیات حلقه بسته برای دیسپنسر پشتیبانی کند.
نسخه دیجیتالی یک سنسور ساده رید یا اثر هال روی قاب ثابت نصب میشود، در حالی که آهنربا به اهرم متحرک متصل میگردد. با این سیستم، آب یا یخ در یک سرعت پر شدن یا جریان است. یعنی یا روشن است یا خاموش.
با این حال، استفاده از حسگر اثر هال خروجی نسبت متریک، بازخورد پیوسته را نسبت به موقعیت دقیق اهرم/ مگنت در مقیاس خطی فراهم میکند. با نظارت بر موقعیت دقیق توسط یک میکروکنترلر، سیستم میتواند آب را با نرخهای جریان مختلف بریزد. یک راهحل سنجش غیر تماسی، برای بهبود قابلیت اطمینان طولانی مدت ترجیح داده می شود. سنسور اثر هال چرخشی قابل برنامهریزی برای این کاربرد ایدهآل خواهد بود.
به عنوان مثال، زمانی که اهرم در موقعیت باز عادی خود قرار دارد، ولتاژ خروجی از سنسور اثر هال را میتوان روی 0.5Vdc برنامهریزی کرد، در حالی که حداکثر نوسان حرکت اهرم را روی 4.5Vdc برنامهریزی نمود. در بین این مقادیر، نرخ جریان آب را میتوان بر اساس موقعیت دقیقی که بازوی اهرمی در آن قرار دارد، کنترل کرد.
3- سنسور سنجش موقعیت کشو و محفظه یخچال
تعدادی از کاربردهای سنجش بالقوه، بر روی محفظه های مختلف یخچال و فریزر متمرکز شده اند. دربهای محفظهای برای کره یا کشوهایی برای محصولات، گوشت ها و غذاهای اغذیه فروشی نیز میتوانند دارای حسگرهایی برای تشخیص باز یا بسته شدن باشند.
همه این حسگرها میتوانند یک سنسور رید یا اثر هال با خروجی دیجیتال باشند. آهنربا در سینی متحرک یا کشو نصب میشود، در حالی که حسگرها در یک موقعیت ثابت روی قاب قرار میگیرند. اگر سینی یا کشو به درستی بسته نشده باشد، میتوان چراغی را روی دستگاه فعال کرد تا کاربر را از مشکل آگاه کند.

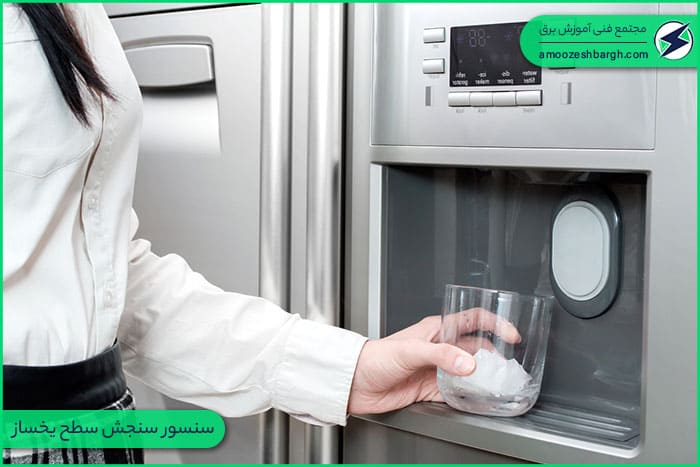

4- سنسور سنجش سطح یخساز
یخچال و فریزرهای مجهز به سطل یخساز داخلی معمولاً از یک بازوی مکانیکی روی سطل یخ استفاده میکنند تا تشخیص دهند که سطل تا بالا پر شده است و یخساز را خاموش میکنند.
در حال حاضر این عملکرد با کلید و شیر مکانیکی کنترل میشود. در وسایلی که دارای میکروکنترلر هستند، یک حسگر رید را میتوان به قاب ثابت کرد و یک آهنربا را میتوان به بازو متصل نمود، که امکان مکانیزم سنجش قابل اعتمادتر را نسبت به واحدهای مکانیکی موجود فراهم میکند.
5- سنسور محفظه تخلیه یخچال
اکثر یخچالها دارای یک ظرف تخلیه کمعمق در پایین هستند تا آب نشتی را از قسمت یخچال یا فریزر بگیرند. از آنجایی که این تشت معمولاً به راحتی قابل مشاهده نیست، تشخیص نشتی تا زمانی که آب سرریز شده و روی زمین نشت کند دشوار است. یک سنسور سطح رید برای این کاربرد مفید خواهد بود. این سنسور خروجی دیجیتال میتواند تشخیص دهد که سطح آب در ظرف تخلیه بسیار بالا است و کنترل کننده زنگ هشدار یا چراغ را فعال میکند.
6- سنسور دمای یخچال و فریزر
این سنسور دمای داخل یخچال را اندازهگیری کرده و به برد اصلی ارسال میکند. پس از اینکه گزارش دما به برد اصلی فرستاده شد، وظیفه برد یخچال است که در مورد خاموش و روشن کردن یخچال تصمیم بگیرد.
7- سنسور دمای محیط
این سنسورها که در یخچال و فریزرهای امروزی استفاده میشوند وظیفه اندازهگیری نمودن دمای محیط یخچال فریزر و ارسال آن به برد کنترل یخچال را دارند. شاید برای شما این سوال پیش آید که چه نیازی به این کار است؟ در پاسخ به این سوال بهتر است بگوییم که برد اصلی با در نظر گرفتن دمای محیط، ولتاژ ورودی موتور یخچال را تنظیم مینماید و عدم توجه به این سنسور آسیب جبران ناپذیری به موتور وارد خواهد کرد.
8- سنسور دیفراست یخچال
سنسور دیفراست یکی دیگر از سنسورهای پرکاربرد در یخچال است که از برفک زدگی یخچال و فریزر جلوگیری به عمل میآورد. در اصل سنسور دیفراست وظیفه شناسایی این امر را دارند که قطعه گرم کننده چه زمانی باید کار خود را شروع کند تا برفکهای یخچال ذوب گردند و چه زمانی این عمل را قطع نمایند. این سنسور در واقع طول عمر اواپراتور را افزایش میدهد.
9- سنسور دمای کمپرسور یخچال
از جمله مهمترین سنسورهای بکار رفته در یخچال میتوان از سنسور دمای کمپرسور نام برد. روش کار این سنسور به این صورت است که ابتدا دمای کمپرسور را اندازهگیری میکند و چنانچه از حد معمولی داغتر باشد آن را خاموش میکند. در نتیجه میتوان گفت که این سنسور مانع داغ شدن بیش از اندازه کمپرسور یخچال میگردد.
